周边传动刮泥机


       该产品主要用于污泥浓缩池将污泥进行重力浓缩,分离污泥中的间隙水,进一步降低污泥含水率,减少污泥的体积,将浓缩后的污泥排出池外。
       浓缩是减少污泥体积的一种方法,在污泥处理过程中,一般都采用重力浓缩的方法作为污泥脱水操作的预处理形式。

结构和工作原理

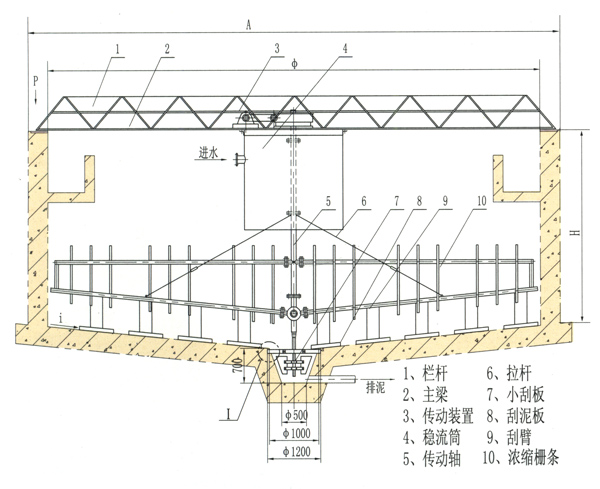

       该产品主要由工作桥、中心驱动装置、传动轴、刮臂、刮泥板、水下轴承等组成,该设备工作时,污水由浓缩池上部的配水管进入到稳流筒中,由稳流筒缓慢扩散到浓缩池四周。污泥在重力作用下逐渐沉降到池底,由刮板将污泥刮集到池底中心的集泥池,通过排泥管排出池外,刮臂上固定有搅拌栅条,旋转时提供絮状污泥的沉淀空间,加速污泥的下沉,提高污泥浓缩效果。
       该产品采用蜗轮蜗杆传动(D<8m可采用摆线针轮减速机,D>14m采用中心回转齿轮),刮泥板外缘线速度≤3m/min,整个刮泥机构可以手动调节提升(用摆线针轮减速机不可以提升)。

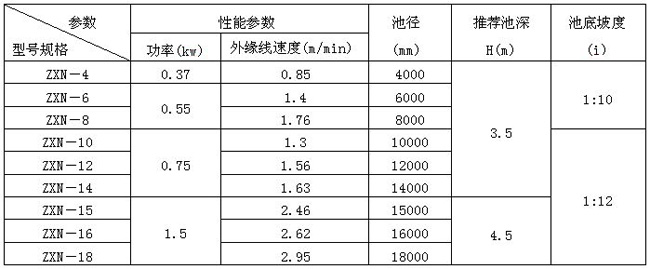

技术参数

产品适用范围
       周边传动刮泥机适用于给排水工程中水厂或污水处理厂直径较大(Φ>15m)的辐流式(圆形)沉淀池的刮泥和撇渣。

设备特点
       1、结构简单、能耗省、维护管理方便。
       2、运行平稳、工作安全可靠。
       3、刮集污泥效果好、排出污泥含水率低。

结构和工作原理

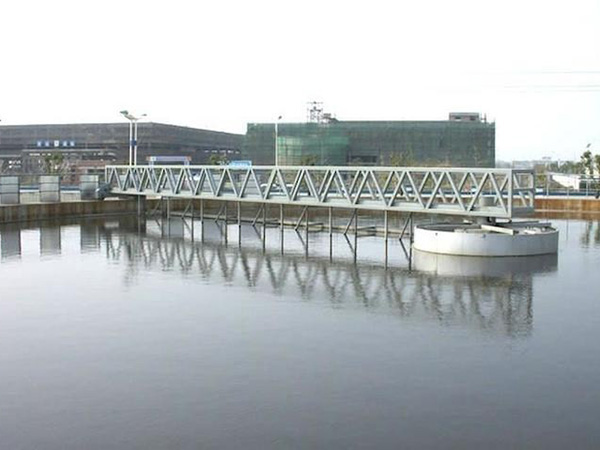

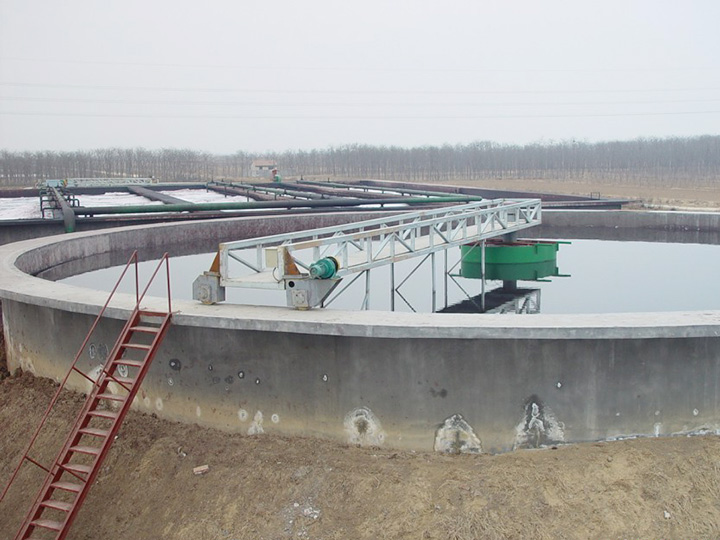

       周边传动刮泥机主要由中心旋转支承、主梁(桁架梁、折板梁)、导流筒、刮泥刮渣板、集电装置、驱动机构等组成。
       原水从池底经中心支墩上部流出,并经导流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。旋转桁架以中心支承为圆心,端部走轮在驱动装置的作用下,沿池周作回转运行,带动下部刮泥板缓慢转动,刮集至沉淀池中心集泥槽,依靠静水压或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。

工作原理
       通过减速驱动和悬挂式组件的传动,由刮板将污泥刮集到中心集泥槽,依靠静水压力或泵排出池外。采用中间进水和排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置。

特点
       1、传动部分采用电气和机械双重过载保护,运行安全可靠。
       2、水下部分采用不锈钢,耐腐蚀使用寿命长。

主要结构
       主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。
应用领域
       本中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方便,是一种污水处理工程配套设施。

主要性能
       (1)池底刮泥,驱动装置采用减速驱动机构传动,结构紧凑,机械效率高;
       (2)斜交型刮泥板,连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生。
       (3)池底坡比1:10,刮泥时污泥阻力可忽略不计。
       (4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。主梁也可以直接使用混凝土浇筑,投资节省。
       (5)操作简单,可实现远程控制。
